Persamaan Flyback JF0501 Yang Perlu Kalian Ketahui

Qilat.id – Persamaan Flyback JF0501 Yang Perlu Kalian Ketahui. Persamaan Flyback JF0501 adalah sebuah rumus yang digunakan untuk menghitung berbagai parameter yang terkait dengan flyback transformer JF0501.

Flyback transformer adalah jenis transformator yang digunakan pada rangkaian elektronik yang memiliki fungsi sebagai pengatur tegangan dan arus listrik.

Transformator ini sangat penting dalam rangkaian televisi, monitor, dan perangkat elektronik lainnya.

Dalam artikel ini, kita akan membahas lebih lanjut tentang persamaan Flyback JF0501. Kalian akan belajar tentang pemahaman dasar mengenai persamaan ini dan solusi masalah yang sering terjadi.

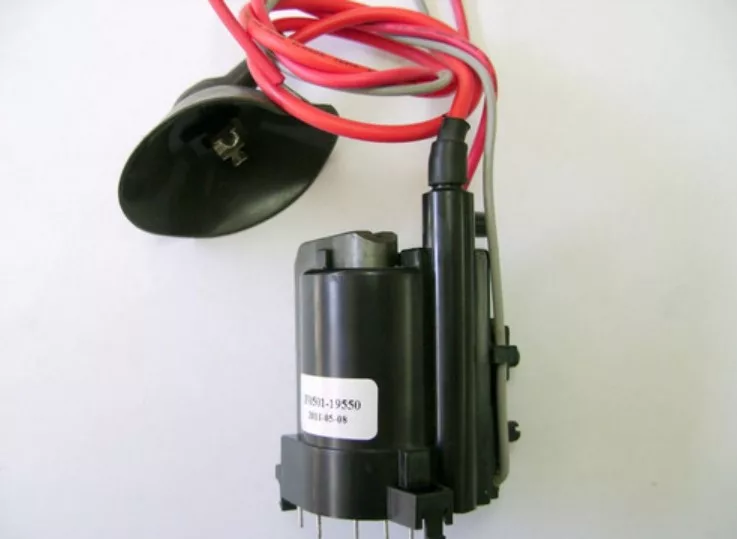

Mengenal Flyback JF0501

Sebelum ke Persamaan Flyback JF0501 ada baiknya kalian mengenal apa itu Flyback JF0501. Jenis flyback JF0501 sering digunakan pada TV merk Sharp dengan ukuran 21″. Namun, flyback ini termasuk jenis yang cukup langka dan sulit ditemukan oleh para teknisi elektronika.

Terdapat beberapa seri dalam flyback tipe JF0501, seperti JF0501-32636, JF0501-18577, dan JF0501-19585.

Namun, kita harus berhati-hati saat menggunakan persamaan flyback ini agar tidak terjadi kegagalan saat dipasang pada mesin TV.

Meskipun terkadang jumlah pin/kaki pada flyback serupa, data susunan pin flyback belum tentu sama. Oleh karena itu, penting bagi kita untuk mengetahui data pin flyback yang rusak agar bisa mendapatkan pengganti komponen yang tepat.

Data Persamaan Flyback Sharp Tipe JF0501

Jika Kalian mengalami kesulitan mencari flyback JF0501 asli yang menjadi pengganti bagi mesin TV Sharp yang mati, maka Kalian dapat menggunakan flyback persamaan yang memiliki susunan pin yang sama.

Data tegangan pada flyback persamaan ini juga sejenis dengan flyback asli sehingga bisa digunakan untuk mengganti flyback bawaan mesin TV Sharp yang mati.

Berikut ini adalah beberapa persamaan flyback yang dapat Kalian gunakan:

• FA 104WJZZ
• BSC25-0232A
• BSC26-2631S
• FA 060WJ-A
• FA071WJ-A

Data Pin Flyback JF0501 Sharp

Buat Kalian yang belum tahu susunan data pin dari flyback tipe JF0501 milik tv sharp, dibawah ini saya berikan data sheetnya :

Fungsi Pin Kaki Flyback

Pin kaki pada flyback memiliki beberapa fungsi, yaitu:

1. ABL (Automatic Brightness Limiter)

Terminal ini terhubung ke sirkuit ABL yang biasanya berada di IC Chroma. Selain itu, pin ABL ini terhubung ke HV (kop FBT) melalui beberapa dioda tegangan tinggi yang diseri.

Fungsinya adalah untuk membatasi level sinar elektron (brightness) yang menuju ke blok RGB secara otomatis.

2. AFC (Automatic Frequency Control)

Terminal ini terhubung ke sirkuit AFC/FBP yang biasanya berada di IC Chroma. Fungsinya adalah sebagai pengunci frekuensi osilator horizontal.

Jika AFC tidak stabil, maka gambar tidak akan normal dan warna pun hilang.

3. G1

Terminal ini terhubung ke grid CRT dan berfungsi untuk mengatur level tegangan yang menuju ke grid sehingga pengaturan level tingkat gradien atau intensitas warna pada layar dapat dilakukan.

4. Focus

Terminal ini terhubung ke CRT (G3/G4) dan fungsinya untuk mengatur fokus gambar.

5. Screen

Terminal ini terhubung ke CRT (G2) dan berfungsi untuk mengatur kecerahan gambar.

6. B+

Terminal ini terhubung ke power supply positif. Jika tegangan yang masuk ke B+ tidak sesuai, maka akan mempengaruhi kinerja sirkuit horizontal.

7. HOT

Terminal ini terhubung ke transistor horizontal output (HOT).

8. GND

Terminal ini terhubung ke jalur ground (GND).

Uraian Cara Kerja Flyback

Pembahasan selanjutnya akan membahas cara kerja utama dari flyback, yaitu membangkitkan tegangan tinggi sebesar 2kV untuk keperluan tabung CRT.

Selain itu, flyback juga berfungsi membangkitkan tegangan dengan skala ampere kecil untuk kebutuhan rangkaian yang memerlukan daya ampere skala kecil.

Cara kerja flyback dimulai dengan mengalirkan arus listrik ke deflection yoke yang berfungsi untuk membelokkan elektron pada tabung gambar TV secara horizontal maupun vertikal.

Selanjutnya, flyback akan membangkitkan tegangan sedang atau rendah untuk blok vertikal output, heater, dan ABL (Automatic Brightness Limiter).

Skema Flyback

Pada umumnya, transformator FBT (Flyback Transformer) memiliki 10 pin atau kaki pada bagian bawahnya. Setiap pin tersebut memiliki fungsi sendiri-sendiri dan terbagi menjadi 2 bagian, yaitu bagian primer atau input, dan bagian sekunder atau output.

Gejala Flyback TV Rusak

Persamaan Flyback JF0501, kerusakan pada flyback TV juga dapat menimbulkan beberapa gejala umum. Beberapa gejala umum yang sering terjadi akibat flyback TV yang rusak antara lain sebagai berikut:

• Regulator atau power supply mengeluarkan bunyi yang nyaring.
• Terbakarnya resistor bagian ABL. Jika kerusakan sudah parah, akan terlihat bekas terbakar yang berwarna hitam.
• Transistor horizontal menjadi lebih panas dan biasanya tegangan B+ akan menurun. Gejala ini biasanya terjadi jika flyback hanya mengalami kerusakan sebagian atau tidak total.
• Kerusakan pada transistor horizontal dan ketika diganti akan selalu jebol, kecuali jika mengganti komponen flyback terlebih dahulu.
• Munculnya semburan seperti api biru (lidah api) pada tegangan tinggi yang meloncat ke bagian pinggir tabung yang terdapat grounding.

Ciri Kerusakan Flayback

Kerusakan pada flyback TV biasanya ditandai dengan gejala kerusakan berupa TV mati total. Hal ini disebabkan oleh usia flyback yang sudah lama sehingga lilitan kawat tembaganya sudah rapuh.

Beberapa ciri kerusakan pada flyback TV antara lain:

• Munculnya loncatan bunga api listrik pada kabel flyback.
• Lilitan flyback short atau putus.
• Tegangan tinggi untuk anoda tabung tidak muncul.
• Tegangan screen atau heater tidak ada.
• Muncul retakan pada body flyback.

Tips Memperbaiki Flyback TV Rusak

Setelah mengetahui Persamaan Flyback JF0501, seperti yang telah disebutkan sebelumnya, memperbaiki flyback tergolong sulit. Oleh karena itu, satu-satunya solusi untuk memperbaiki TV yang rusak akibat flyback adalah dengan mengganti flyback yang rusak tersebut.

Meskipun demikian, mengganti flyback TV tidak bisa dilakukan sembarangan. Berikut beberapa tips yang perlu diperhatikan dalam mengganti flyback TV yang rusak:

1. Usahakan mengganti flyback dengan tipe yang sama persis, karena penggunaan tipe yang berbeda dapat mengakibatkan:
2. Tegangan heater yang berubah, baik lebih maupun kurang. Meskipun sebenarnya pada unit CTR tetap bisa menyala normal, namun hal ini akan mengurangi umur CTR itu sendiri.
3. Gambar atau raster menjadi tidak penuh, dapat dimodifikasi di bagian rangkaian horizontal, tepatnya pada kapasitor resonansi.
4. On Screen Display (OSD) tidak muncul, dapat dimodifikasi dengan mengubah nilai resistor yang terhubung ke pin AFC yang menuju ke IC mikrokontroller.
5. Pin out tegangan lainnya dari flyback menjadi tidak sesuai.
6. Oleh sebab itu, sangat disarankan untuk mengganti flyback dengan data PIN kaki yang sama. Hal ini bertujuan untuk menghindari terjadinya gejala lainnya yang bisa menimbulkan kerusakan pada komponen TV tabung lainnya.

Kesimpulan

Dalam dunia elektronik, persamaan Flyback JF0501 adalah salah satu rumus yang sangat penting untuk dipahami.

Persamaan ini digunakan untuk menghitung nilai arus dan tegangan pada transformer Flyback JF0501.

Dengan memahami persamaan ini, Kalian dapat merancang dan memperbaiki rangkaian Flyback JF0501 dengan lebih efektif.

Namun, tidak semua orang dapat dengan mudah memahami persamaan ini. Oleh karena itu, sangat penting bagi para teknisi dan penggemar elektronik untuk terus belajar dan memperdalam pengetahuan mereka mengenai persamaan Flyback JF0501 dan aplikasinya dalam rangkaian elektronik.

Dengan demikian, semoga artikel ini dapat membantu Kalian dalam memahami persamaan Flyback JF0501 dan mengembangkan kemampuan dalam bidang elektronik.

Teruslah belajar dan berinovasi untuk menciptakan solusi elektronik yang lebih baik dan efisien. Demikian pembahasan dari qilat.id mengenai Persamaan Flyback JF0501. Semoga bermanfaat
